Dettagli:
Termini di pagamento e spedizione:
|
| Peso di caricamento stimato: | 3 tonnellate/3000kg | Capacità del secchio: | 1,8 m3 m3/1,5 |
|---|---|---|---|
| Peso operativo: | 10 ton | Dumping dell'altezza: | 2551 millimetro |
| Forza di Max.drawing: | > kn 120 | Dumping della distanza: | 837 millimetri |
| Evidenziare: | caricatore idraulico della ruota,caricatore compatto del camion |
||
Caricatore compatto idraulico della ruota, timbrante l'affitto del caricatore della pista della struttura d'acciaio

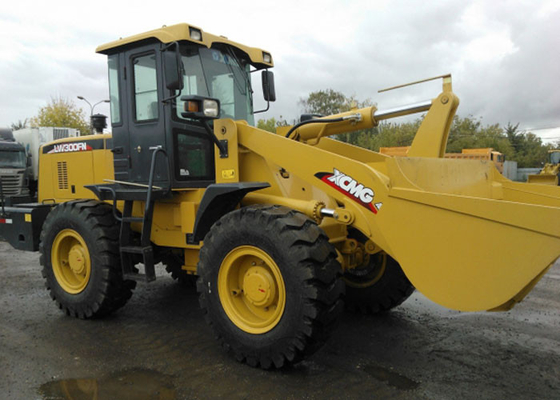

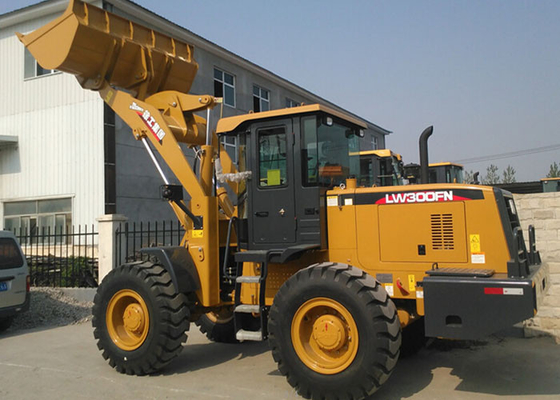

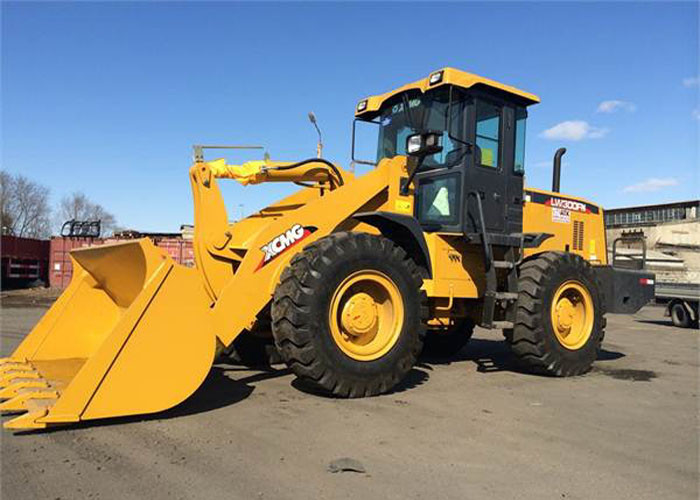

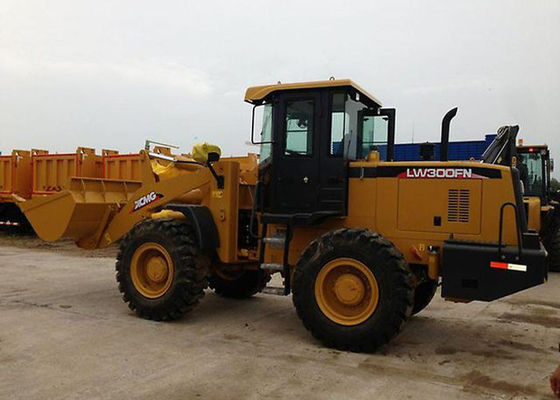

3 caricatore LW300FN, della ruota di capacità XCMG del secchio di tonnellata 1.5m3 /1.8m3 motore diesel 92kw
Descrizione:
Il caricatore della ruota di LW300FN è xugong in considerazione del mercato per miglioramento del caricatore della comodità e dello stile, dell'utente sul miglioramento dell'affidabilità del caricatore, dell'uso dei requisiti prestazionali ed in base allo sviluppo di LW300F di un nuovo modello. I miglioramenti importanti includono: l'aggiornamento completo del circuito idraulico, abilità di sollevamento notevolmente è aumentato, il potenziamento di forza della struttura, il tipo il miglioramento, la nuova struttura del ponte, decorazione interna del secchio della pala lussuosa, coprente parte la timbratura della struttura d'acciaio, la tecnologia della pittura dell'elettroforesi, un nuovo stile della pittura
1, la centrale elettrica
Il yuchai YC6B125 - il motore T21, potere extra è 92 chilowatt, protezione dell'ambiente ed il risparmio energetico, potente, rispetta i limiti di emissione della fase del Ⅱ. Allo stesso tempo aumenti l'area di dissipazione di calore del carro armato, per superare il problema di alta temperatura di olio, utile al miglioramento delle componenti e dell'affidabilità del sistema. Faccia pressione sullo strumento di misura, strumento di misura della temperatura adotta il sistema di percezione elettronico, l'utente della riparazione e la manutenzione più conveniente.
2, il sistema di trasmissione
Determinando la parte adotta il tipo fisso cambio di asse dello spostamento di potere con le tre componenti monofasi ad un solo stadio del convertitore di coppia idraulico collegate ad una parte posteriore di andata 4 2 blocchi di molti ingranaggi, può soddisfare la richiesta della velocità delle condizioni di lavoro differenti. La trasmissione dell'asse della riparazione con alta affidabilità, tempo di impiego lungo, alta efficienza della trasmissione, struttura semplice, fabbricazione conveniente e manutenzione, luce mobile, combinati con equilibrio, ecc. Il convertitore di coppia oltre a soddisfa le richieste della struttura della coppia di torsione, con un'interfaccia di tre poteri, può guidare allo stesso tempo tre collegamenti (quali la pompa del lavoro e la pompa della direzione) funziona insieme per migliorare la prestazione dinamica della macchina, trasmissione regolare. Il massimo una trazione di kn 90
Parametro:
| Oggetto | Parametro | Unità |
| Carico nominale | 3 | t |
| Capacità del secchio | 1,8 | m3 |
| Dumping dell'altezza | 2892 | millimetro |
| Dumping della distanza | 1104 | millimetro |
| Forza massima del disegno | >120 | kN |
| Trazione massima | >90 | kN |
| Dimensione (lunghezza * larghezza * altezza) | 6905*2470*3028 | millimetro |
| Peso operativo | 10 | t |
| Tempo di sollevamento dell'asta | 5,65 | s |
| Un tempo totale di tre dispositivi | 10,3 | s |
| Interasse | 2600 | millimetro |
| Raggio di volta minimo (secchio esterno) | 5925 | millimetro |
| Potere stimato | 92 | chilowatt |
| Ingranaggio di velocità di viaggio I (di andata/indietro) | 0~10/14 | km/ora |
| II ingranaggio (di andata/indietro) | 0~16/25 | km/ora |
| III ingranaggio (di andata) | 0~21 | km/ora |
| IV ingranaggio (di andata) | 0~35 | km/ora |
| Parametro dell'asta | ||
| Capacità del secchio | 1.5/1.8 | m3 |
| Carico nominale | 2.6/2.6 | t |
| Dimensione (lunghezza * larghezza * altezza) | 7127*2470*3028,7226*2470*3028 | millimetro |
| Dumping dell'altezza | 3253/3200 | millimetro |
| Dumping della distanza | 1051/1142 | millimetro |
| Peso operativo | 10.2/10.2 | t |
| Erba parametro-tenace del collegamento | ||
| Dumping dell'altezza | 2948 | millimetro |
| Dumping della distanza | 2036 | millimetro |
| Larghezza del corpo del morsetto | 2200 | millimetro |
| Apertura massima | 2800 | millimetro |
| Parametro-morsetto del collegamento (III) | ||
| Dumping dell'altezza | 2551 | millimetro |
| Dumping della distanza | 837 | millimetro |
| Diametro minimo del cerchio | 590 | millimetro |
| Apertura massima | 1700 | millimetro |
| Scarico di parametro-side del collegamento | ||
| Larghezza del secchio | 2650 | millimetro |
| Dimensione | 7.25*2650*3028 | millimetro |
| Dumping del dumping di altezza (diritto/lato) | 2725/3524 | millimetro |
| Dumping del dumping di distanza (diritto/lato) | 1109/175 | millimetro |
| Dumping di altezza di elevazione (diritto/lato) | 4980/5928 | millimetro |
| Forcella parametro-Scorrevole del collegamento | ||
| Angolo piegante della forcella | 17,2 ' | |
| Lunghezza del collegamento | 1575 | millimetro |
| Larghezza del collegamento | 1980 | millimetro |
| Altezza del collegamento | 1200 | millimetro |
| Lunghezza dei denti della forcella | 1050 | millimetro |
